产品简介

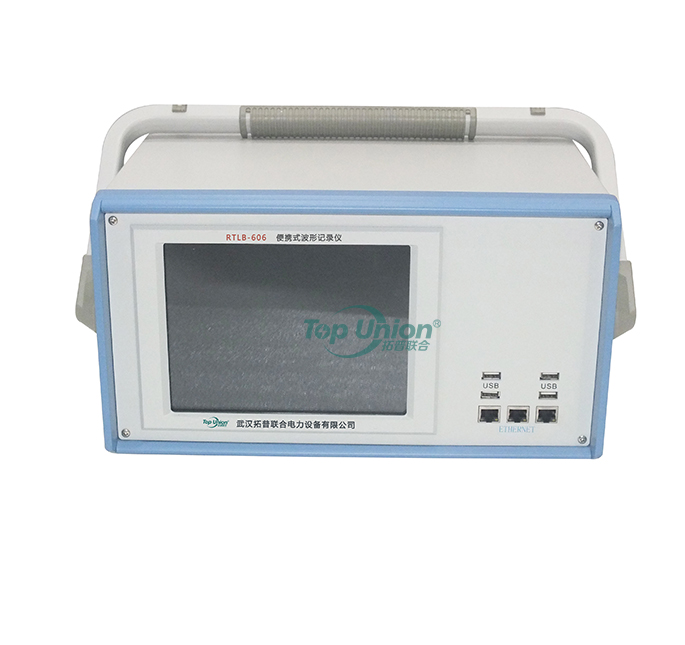

RTLB-606便携录波仪采用先进的DSP与32位嵌入式CPU，采用大规模的FPGA技术结合高性能的嵌入式实时操作系统而设计的，能适应电力系统发展需求的动态故障记录与分析的装置。实时操作系统采用当今世界上最为先进的VxWorks，它可广泛应用于各种电压等级的线路、发电机-变压器组、变压器等需要故障录波和状态记录、分析的场合。

产品特色

1. 双Vxworks系统

• 上位机和下位机均采用Vxworks系统设计，不会感染病毒木马，保证了系统运行的安全及稳定

  2. 波形分析及剪辑

• 支持对波形进行剪辑

• 支持向量、序量、谐波、阻抗、功率、分周期分量等分析方法

• 可用公式编辑器实现自定义功能

  3. 多种录波启动方式

• 突变量启动录波

• 高越限启动录波

• 低越限启动录波

• 三五七次谐波启动录波

• 电流变差启动录波

• 频率变化率启动录波

• 频率高越限启动录波

• 频率低越限启动录波

• 正序高越限启动录波

• 正序低越限启动录波

• 负序越限启动录波

• 自产零序越限启动录波

• 自产零序突变启动录波

• 开关量启动录波

• 手动启动录波

  4. 远程联机操作

• 具有PC端专用软件，可远程联机操作，可通过电脑查看波形、召唤录波文件、导出录波文件等

  5. 通道类型全面

• 具备交流电压、交流电流、钳形表、霍尔、直流电压、直流电流、开关量接入通道；通道类型及量程可按客户要求定制



技术特点

1. 采用新型电路结构和75000门大规模可编程逻辑器件，集成度高，抗干扰能力强，系统运行稳定。

2. 32位高速浮点数字信号处理器(DSP)，16位A/D，采样速率最高20kHz可调，谐波分辨率高达199次，开关事件分辨率0.05ms；

3. 数据记录采用A-B-C段方式，A、B、C段全部采用采样值记录，摒弃了传统的D、E低采样率和有效值记录段，提高了数据的可用性；

4. 支持长时间连续纪录，装置能以1KHz的采样值连续记录，记录数据以7天为周期刷新，数据保持时间只受通道数和存储器容量限制；

5. 不定长动态录波和故障测距，金属性短路的测距精度优于2%；

6. 启动判据种类齐全，在各种短路、接地故障和其它异常工况下灵敏启动录波；

7. 公式编辑器可生成各种电量及其导出量的波形图，并可动态观察其随时间变化的轨迹，真实地再现故障全过程；

8. 支持多种对时方式；

9. 录波单元可以完全脱离管理机独立工作；
